Деревянные перекрытия в доме из пеноблоков — это легко и быстро

Перекрытие из дерева

Перекрытие из дерева

Перекрытие в доме выполняется между двумя этажами, или между внутренними помещениями и чердаком. Оно воспринимает большие механические нагрузки от перегородок, мебели и людей. Какие существуют деревянные перекрытия в доме из пеноблоков, способы их монтажа, подскажет статья.

Характеристики конструкции

Прежде, чем принять решение о сооружении деревянного перекрытия, стоит познакомиться с его основными достоинствами и недостатками:

Преимущества Недостатки
  • Способность дерева «дышать».
  • Небольшой вес.
  • Общая цена перекрытия ниже, по сравнению с другими материалами.
  • Простая и быстрая сборка.
  • Большой выбор древесины.
  • Гибкость конфигурации.
  • Подвергается воздействию плесени и жучков, что требует обработке специальными средствами.
  • Легко воспламеняемые конструкции.
  • Сравнительно небольшой срок службы.
  • В процессе эксплуатации необходим постоянный уход.

Виды деревянных перекрытий

Деревянные перекрытия для домов из пеноблоков, незначительно отличаются от таких конструкций в строениях из других материалов.

Они бывают:

  • Балочными. Их основу составляют балки, на которые настилаются:
  1. Черновой пол.
  2. Утеплитель.
  3. Декоративные материалы на пол.

Совет: Размеры несущих балок следует выбирать, исходя из шага между ними, длины пролёта и предполагаемых нагрузок на перекрытие, которые определяются расчётом. В среднем, для частного дома применяют балки сечением 150*200 мм. Длина у пиломатериала стандартная – 6м.

  • Ребристыми. Отличается тем, что вместо массивных балок основу перекрытия составляют доски, установленные на ребро. Отсюда и название. Так как толщина доски меньше, чем у бруса, пояса устанавливают чаще, до 300 мм – и даже могут сдваиваться. Доска, используемая для монтажа рёбер, берётся сечением 40*200 мм. Для обшивки перекрытия используются плиты OSB, ДСП или фанера. Для звукоизоляции берется минеральная вата.
  • Балочно-ребристыми. В их составе балки и ребра. При этом способе требуется значительно меньшее количество брусьев. Расход древесины снижается, но монтаж при этом усложняется.

Расчет размеров деревянного перекрытия

Для длительной и надежной эксплуатации дома из пеноблоков, необходимо правильно рассчитать межэтажные или чердачные конструкции, которые будут являться полом для этажей. Строитель должен знать, какая нужна максимальная длина и сечение балок.

Рассчитать всю нагрузку на брус и пенобетонный блок очень сложно, выбирается ее суммарная величина, равная 400 кг/м², включающая общий вес самой конструкции, техники и мебели.

Имеется сводная таблица, которая поможет подобрать сечение балок в зависимости от длины пролета и шага их установки:

Длина пролета, м Шаг балок перекрытия, м
0,6 1
Сечение балок, см
2 7,5 х 10 7,5 х 15
2,5 7,5 х 15 10 х 15
3 7,5 х 20 10 х 17,5
4 10 х 20 12,5 х 20
4,5 10 х 20 15 х 20
5 12,5 х 20 15 х 22,5
5,5 15 х 20 15 х 25
6 15 х 22,5 17,5 х 25
6,5 15 х 25 20 х 25
7 15 х 30 20 х 27,5

Например, при строительстве дома из пеноблоков, длина пролета которого 5 метров, и монтаже балок с шагом в 1 метр. По таблице выбирается брус с сечением 15 х 22,5 см. При дальнейшем расчете следует учитывать, что доски должны заходить в стену не менее, чем на 15 см. В этом случае максимальная длина перекрытия будет равна: 5 + 0,15 + 0,15 = 5,3 метра.

Желательно, чтобы деревянные балки были длиной не более 6 метров. В противном случае конструкция может разрушиться под воздействием нагрузок. Общее количество пиломатериала рассчитывается с учетом всей площади поверхности.

Монтаж конструкции на стенах из пеноблока

Укладка балок перекрытия

Укладка балок перекрытия

Перед началом проведения работ, стоит познакомиться с видео в этой статье. Предварительно необходимо подготовить стены, приобрести нужный материал для изготовления каркаса.

Совет: Пенобетон – это не слишком прочный материал, плохо переносящий нагрузки на сжатие, что требует обязательного армирования стен.

Такие перекрытия могут нести на себе вес материалов, используемых при строительстве, и нагрузку от мебели, людей, проживающих в доме. При этом нагрузки на них действуют и вертикальные, и горизонтальные.

Усиление стен и обработка древесины

Простая укладка пеноблоков на растворе или специальном клее, не всегда позволяет выдерживать стенам растягивающую нагрузку, что требует выполнять армирование стен. Такие мероприятия лучше проводить, как перед установкой деревянного перекрытия в доме, так и при возведении стен из блоков через каждые 4 ряда.

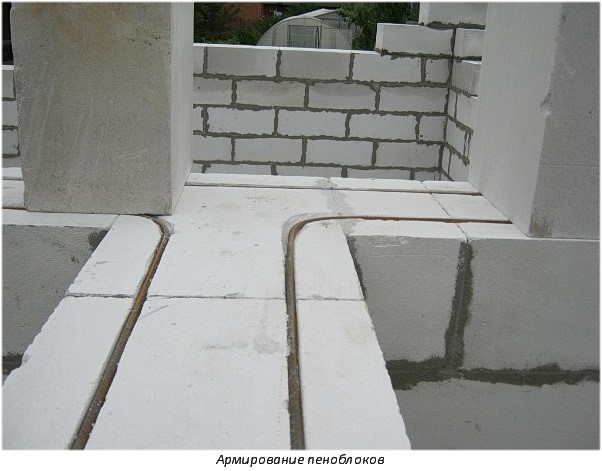

Армирование стен

Армирование стен

Помимо этого:

  • Армирующий пояс защитит деревянные балки от воздействия материала блоков.
  • На конструкцию будут фиксироваться балки на специальных антикоррозийных пластинах.
  • Для армирования, в блоках прорезаются штробы размерами 12х12 мм, в них будет закладываться арматура.
  • При использовании цементного раствора, закладывание арматуры в стенах можно выполнять в шовные промежутки.

Помимо подготовки стен, стоит компенсировать имеющиеся недостатки балок из дерева.

Для этого материал обрабатывается специальными пропитками, что предотвращает его от:

  • Гниения.
  • Появления грибка и плесени.
  • Сильного впитывания влаги.
  • Возгорания древесины.
Обработка балок антисептиком

Обработка балок антисептиком

Эти средства можно приобрести готовые или использовать старые методы, такие как битум или мастика.

Особенности проведения работ

При изготовлении перекрытия своими руками на стенах из пеноблоков, необходимо учитывать специфические характеристики древесины.

Для этого:

  • Все несущие элементы необходимо усилить, все соединения выполнять с использованием нержавеющих пластин.
  • При достаточно большой площади помещения, необходимо применять дополнительные элементы — стойки или ригели.
Монтаж несущих балок

Монтаж несущих балок

Толщина балок выбирается в зависимости от предполагаемой нагрузки с увеличением примерно 20% на запас.

Шаг между несущими балками выбирается в зависимости от:

  • Сорта древесины.
  • Ширины пролета.
  • Нагрузки на перекрытие.

Совет: Выбирая расстояние между балками, необходимо соблюдать правило: с увеличением размеров пролета, увеличивается количество устанавливаемых балок, что позволит исключить их прогиб под собственным весом и дополнительной нагрузкой.

Установка основных балок

Обвязка балок перекрытия

Обвязка балок перекрытия

Монтаж несущих перекладин – это наиболее важный этап, от которого будет зависеть прочность и долговечность всего перекрытия.

Инструкция проведения работ:

  • В кладке из пеноблоков вырезаются специальные ниши для укладки перекладин.
  • Конец балки срезается под углом в 75°.
  • Срез обрабатывается любым доступным антисептиком.
  • Производится гидроизоляция концов перекладин битумом или мастикой.
  • Концы обматываются рубероидом.
  • Балки укладываются в пазы на стенах, предварительно теплоизолированных пенополистиролом или минеральной ватой, что предохранит древесину от увлажнения.
  • При этом необходимо обеспечить между стенками ниши и концом перекладины зазор 30 мм.
  • При необходимости удлинения перекладин, используется узел в виде замка. При этом два бруска соединяются внахлест и скрепляются болтами, как на фото. Места стыка элементов следует располагать над опорой.
Стыковка бруска

Стыковка бруска

  • После установки балок в щели, в пазах заливается полиуретановый герметик или специальный раствор.
  • При установке очень длинных перекладин, свыше 4,5 метров, из-за их прогиба может разрушиться нижняя часть ниши. Для предотвращения этого, по краю снимается фаска примерно 5 мм.

Устройство наката и монтаж утеплителя

Деревянное перекрытие после его монтажа в доме из пеноблоков, требует обязательную укладку гидро- и теплоизоляции.

Для этого:

  • Укладываются поперечины для фиксации обшивки. Обычно это бруски размерами 50х50 мм, сверху которых крепятся щиты из досок.
  • Снизу бруски обшиваются гипсокартоном или ДСП. Такие материалы имеют сравнительно небольшой вес, а последующая обработка таких покрытий более предпочтительна при выполнении отделочных работ.
Подшивка брусков снизу

Подшивка брусков снизу

  • На накат сверху выкладываются щиты из минеральной ваты или пенополистирола, выполняющего двойную функцию: утепления и шумопоглощения. Толщина изоляционного слоя обычно составляет примерно 100 мм. Если перекрытие выполняется между этажом и чердаком, или при над необогреваемым подвалом, толщина изоляции должна быть увеличена до 200 мм.
Укладка минеральной ваты

Укладка минеральной ваты

  • При использовании минеральной ваты, дополнительно устраивается пароизоляция, что предохранит материал от увлажнения и появления конденсата.
  • Сверху изоляции укладываются лаги с шагом полметра.
Монтаж лаг

Монтаж лаг

  • Крепится половая доска.
Крепление половой доски

Крепление половой доски

  • Имеющийся между изоляцией и досками зазор, будет служить для качественной циркуляции воздуха, что избавит от появления грибка и плесени на покрытии.

Помимо перекрытий из дерева, используются сборные перекрытия из пеноблоков. В этом случае можно получить снижение расходов на обогрев помещения, сохранить комфортный микроклимат, сделать гибкую перепланировку методом устройства легких перегородок из пеноблоков.
